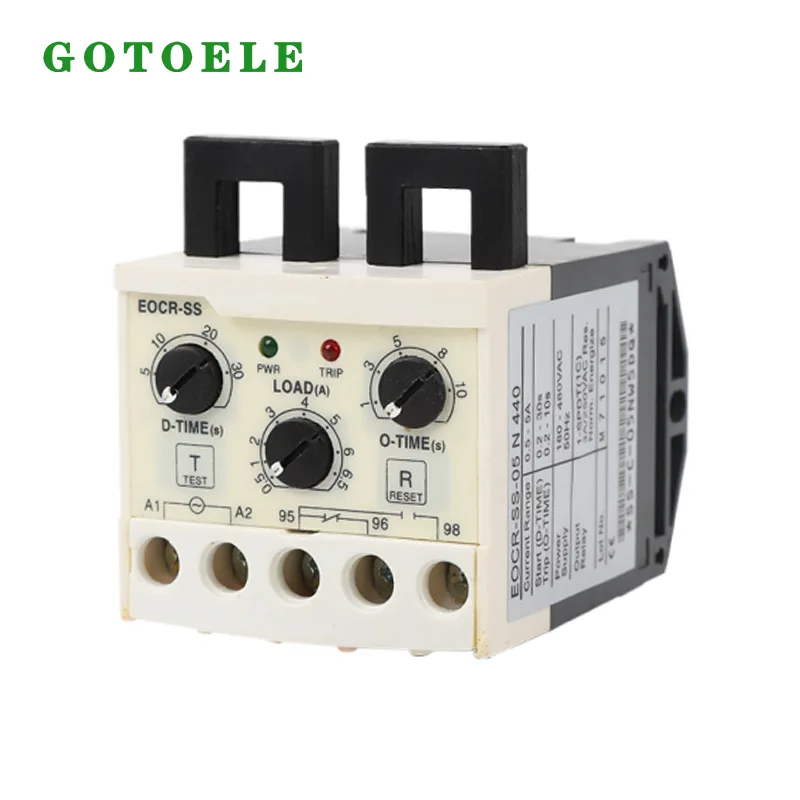

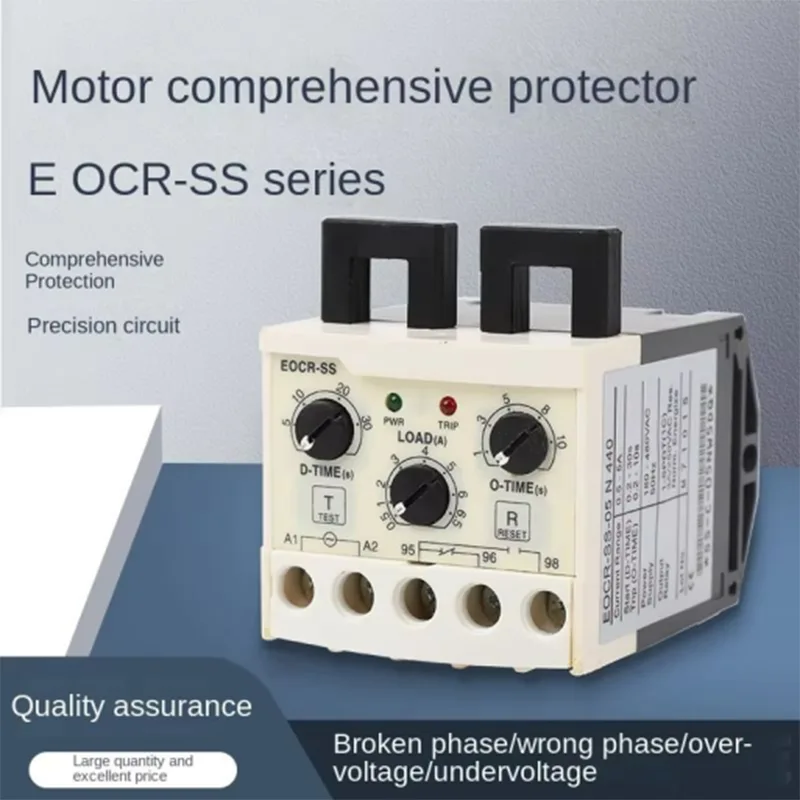

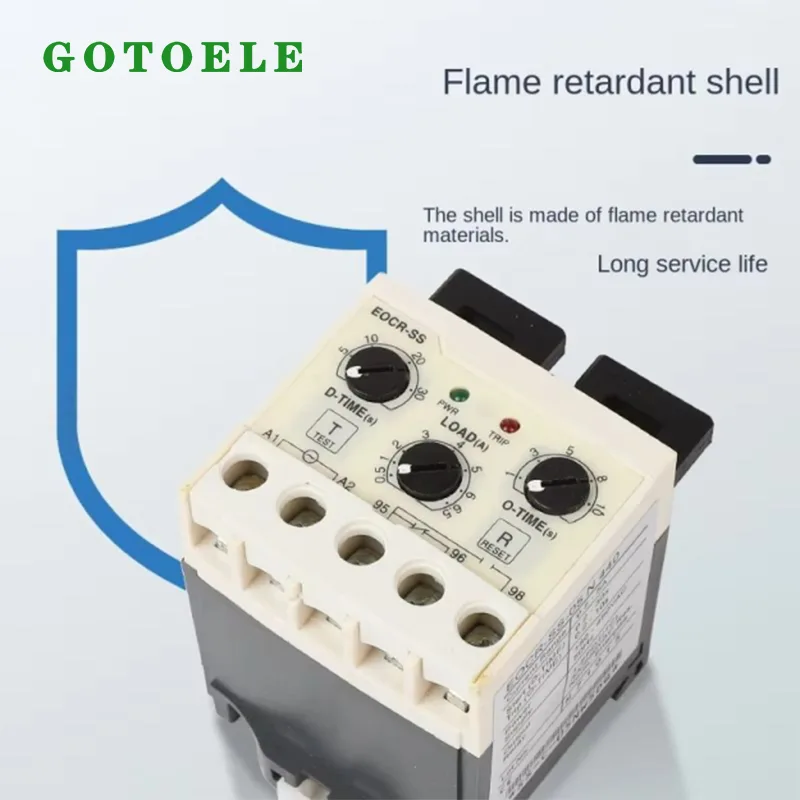

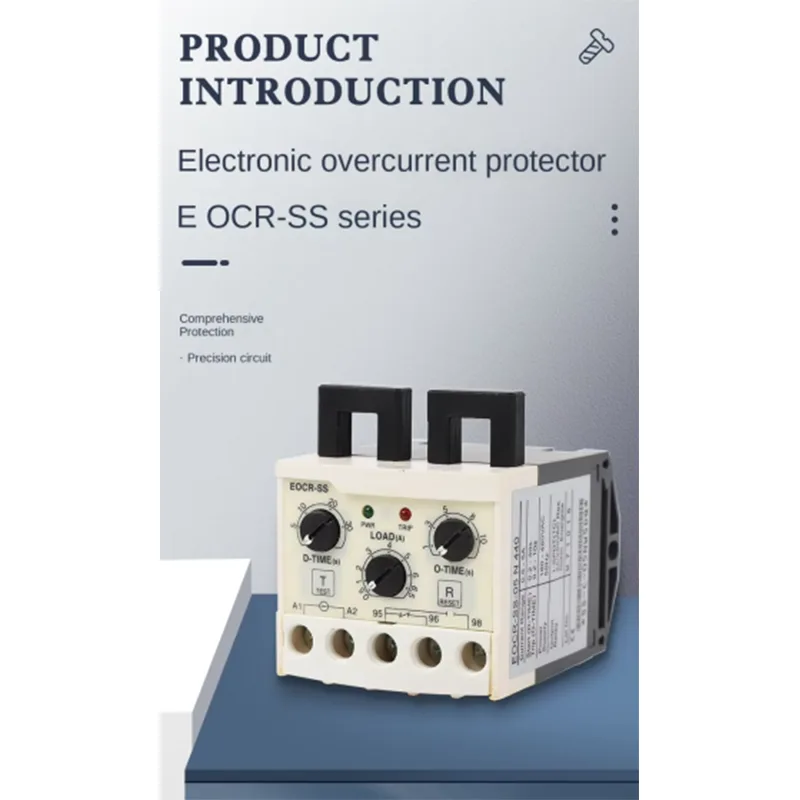

EOCR-SS elektronisch motorbeveiligingsrelais

Ontwikkeld en vervaardigd door GOTOELE, een professionele fabrikant van laagspanningselektronica in Zhejiang, China met meer dan 14 jaar ervaring in de sector, integreert deze elektronische motorbeveiliging overbelastingsbeveiliging, motorblokkeringsbeveiliging, faseverliesbeveiliging en driefasige stroomonbalansbeveiliging in één compacte, op een DIN-rail gemonteerde eenheid. Het wordt veel gebruikt in pompen, ventilatoren, compressoren, transportbanden en OEM-schakelkasten waar betrouwbare motorbescherming en minder onderhoudsonderbrekingen vereist zijn.

WerkingsprincipeEOCR-SS elektronisch motorbeveiligingsrelais is ontworpen om kleine en middelgrote driefasige AC-motoren te beschermen tegen abnormale stroomomstandigheden die oververhitting van de wikkelingen, veroudering van de isolatie en onverwachte uitschakeling van de apparatuur kunnen veroorzaken.

In tegenstelling tot conventionele bimetaal thermische overbelastingsrelais die langzaam reageren en worden beïnvloed door de omgevingstemperatuur, bewaakt EOCR-SS continu de bedrijfsstroom van de motor via een gedeelde klemstroomtransformator. Wanneer abnormale omstandigheden zoals overbelasting, fase-uitval of stroomonbalans optreden, ontkoppelt het relais snel het stuurcircuit van de schakelaar om de motor te stoppen en verdere schade te voorkomen.

De gesplitste CT-structuur maakt installatie mogelijk zonder bestaande stroomkabels te verwijderen. Dit maakt het bijzonder geschikt voor apparatuurupgrades, oude schakelkastrenovatie en OEM-machines waarbij het verkorten van de installatietijd belangrijk is.

● Compact ontwerp

● Meerdere beveiligingsfuncties

● Groot stroomaanpassingsbereik (10:1)

● Ampèremeterfunctie

● Trip-indicatie-LED

● Hoge nauwkeurigheid

● Handmatige onmiddellijke reset

● Elektrische reset op afstand

● Testfunctie

● Omgevingsongevoelig

● Laag stroomverbruik

● Faalveilige werking (geen spanningsvrijgave)

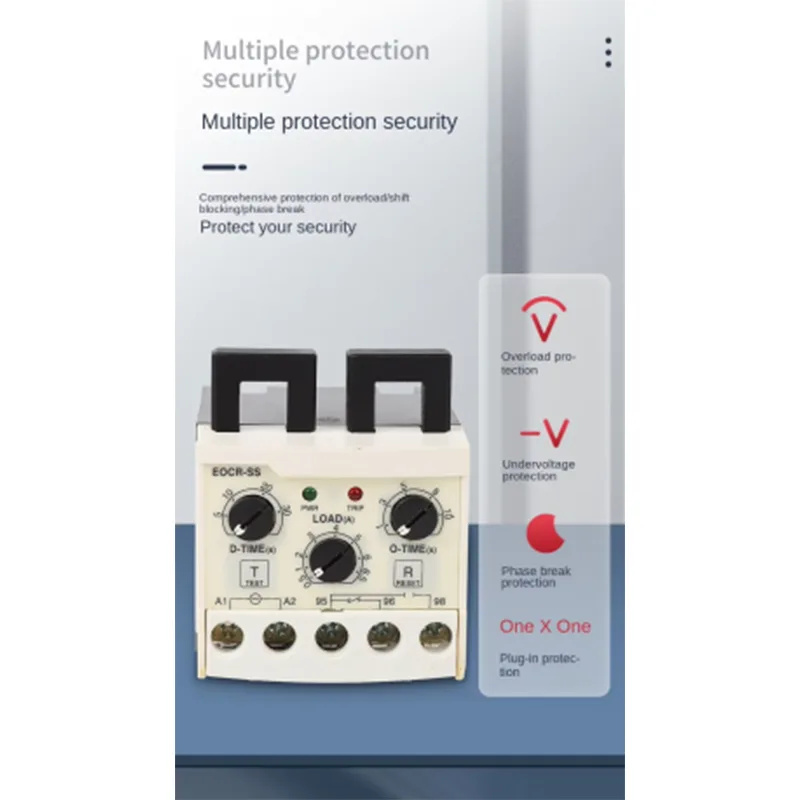

Intelligente beveiligingsfuncties voor motorveiligheid

1. Nauwkeurige bescherming tegen overbelasting en blokkering

Tijdens de werking van de motor kunnen overmatige mechanische belasting, blokkering van lagers of vastlopen van apparatuur ervoor zorgen dat de stroom buiten het normale bedrijfsbereik stijgt. EOCR-SS detecteert voortdurend veranderingen in de motorstroom en activeert de beveiliging na de vooraf ingestelde vertragingstijd.

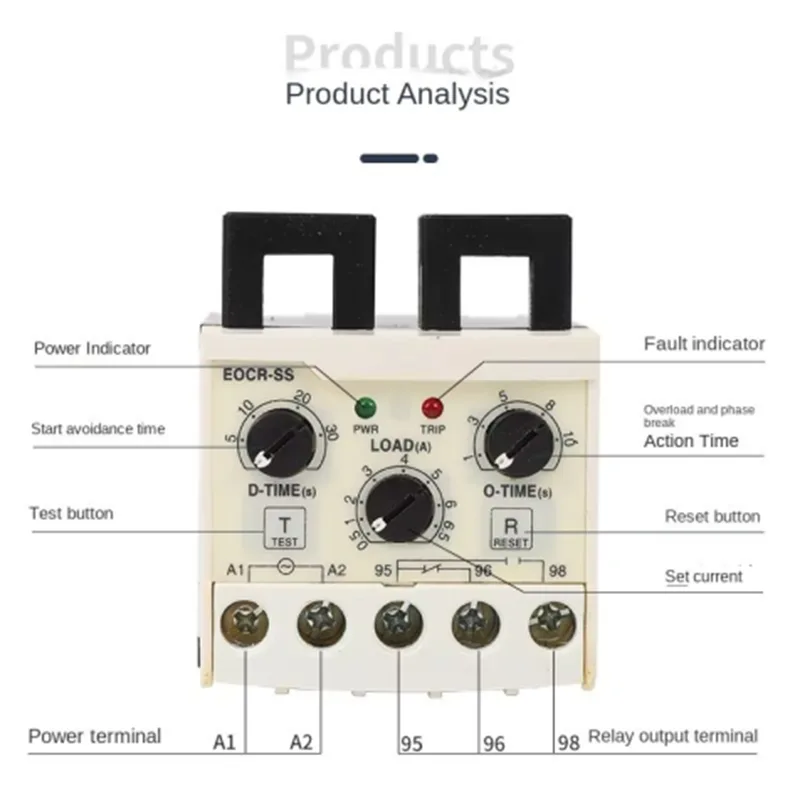

Met de instelbare LOAD-instelling kunnen gebruikers verschillende nominale motorstromen nauwkeurig afstemmen, terwijl de O-TIME-vertragingsfunctie onnodige uitschakeling als gevolg van kortstondige stroomfluctuaties voorkomt.

Deze beveiligingsfunctie wordt veel toegepast in transportsystemen, waterpompen, ventilatieapparatuur en kleine industriële machines waar onverwachte overbelasting van de motor tot productieonderbreking kan leiden.

2. Bescherming tegen faseverlies voor driefasige motoren

Driefasige motoren die onder faseverliesomstandigheden werken, kunnen in de resterende fasen overmatige stroom ervaren, wat kan leiden tot snelle oververhitting van de wikkelingen en permanente motorschade.

EOCR-SS detecteert abnormale stroomverdeling veroorzaakt door fase-uitval, losgekoppelde kabels of contactproblemen met de contactor, en onderbreekt onmiddellijk het motorbesturingscircuit.

Deze functie is vooral waardevol in gebieden met onstabiele elektriciteitsnetten, landbouwfaciliteiten en installaties voor buitenapparatuur waar het risico op faseverlies groter is.

3. Driefasige stroomonbalansbewaking

Een ongelijkmatige stroomverdeling tussen drie fasen wordt meestal veroorzaakt door wikkelingsproblemen, spanningsonbalans of ongelijkmatige mechanische belasting.

EOCR-SS bewaakt de stroomverschillen tussen fasen en biedt vroegtijdige bescherming voordat een kleine onbalans zich ontwikkelt tot ernstige motorstoringen.

Vergeleken met traditionele beveiligingsapparatuur die alleen reageert als er sprake is van ernstige overbelasting, helpt elektronische stroommonitoring onderhoudsteams potentiële risico's eerder te identificeren en onverwachte stilstand te verminderen.

4. Instelbare opstartvertragingsfunctie

Een grote opstartstroom is normaal wanneer motoren in werking treden. Een onmiddellijke overbelastingsbeveiliging tijdens het opstarten kan onnodige uitschakeling veroorzaken.

Dankzij de ingebouwde D-TIME-opstartvertragingsfunctie kunnen motoren de acceleratie voltooien voordat ze naar de normale beveiligingsmodus gaan. Gebruikers kunnen de vertraging aanpassen aan de verschillende startkarakteristieken van de motor, waardoor een betrouwbare werking wordt gegarandeerd voor apparatuur met hogere startkoppelvereisten.

Applicatie-ervaring en projectverificatie

Upgradeproject voor motorbescherming in de voedselverwerkingsfabriek in Vietnam

Gebaseerd op de ervaring van GOTOELE op het gebied van de productie van laagspanningselektronica en wereldwijde exportprojecten, is EOCR-SS toegepast bij motorbeveiligingsupgrades voor industriële klanten.

In maart 2026 installeerde een fabrikant van voedselverwerkingsapparatuur in Vietnam 120 eenheden EOCR-SS Electronic Motor Protection Relay in schakelkasten van transportbandmotoren.

De applicatieomgeving omvatte:

· Type klant: Fabrikant van voedselverwerkende machines

· Installatielocatie: schakelkasten voor transportsystemen

· Motorvermogensbereik: driefasige motoren van 0,75 kW tot 2,2 kW

· Werkspanning: AC380V 50Hz

· Bedrijfstemperatuur: -10℃ tot 45℃

· Dagelijkse gebruikstijd: ongeveer 16 uur/dag

· Motorstartfrequentie: 50-80 keer/dag

Na 12 maanden continu gebruik rapporteerde de klant stabiele beschermingsprestaties en minder motorstoringen veroorzaakt door overbelasting en faseverliesproblemen. Vergeleken met eerdere oplossingen voor thermische overbelastingsbeveiliging werd de frequentie van onderhoudsinterventies aanzienlijk verminderd, waardoor de productiecontinuïteit werd verbeterd.

Deze praktische toepassing demonstreert de betrouwbaarheid van EOCR-SS in hoogfrequente industriële motorbedrijfsomgevingen.

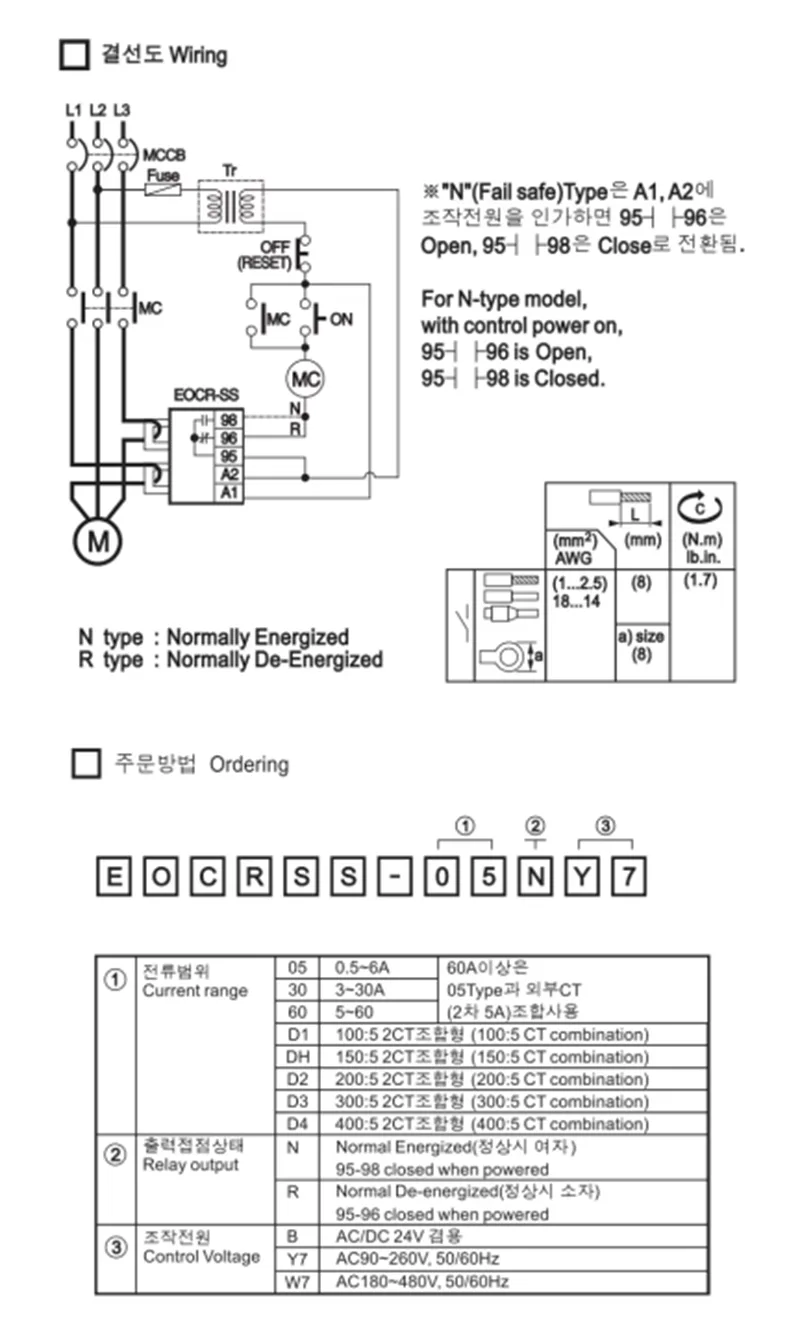

Productparameters

Productvoordelen

1. Installatie zonder kabels bespaart retrofittijd

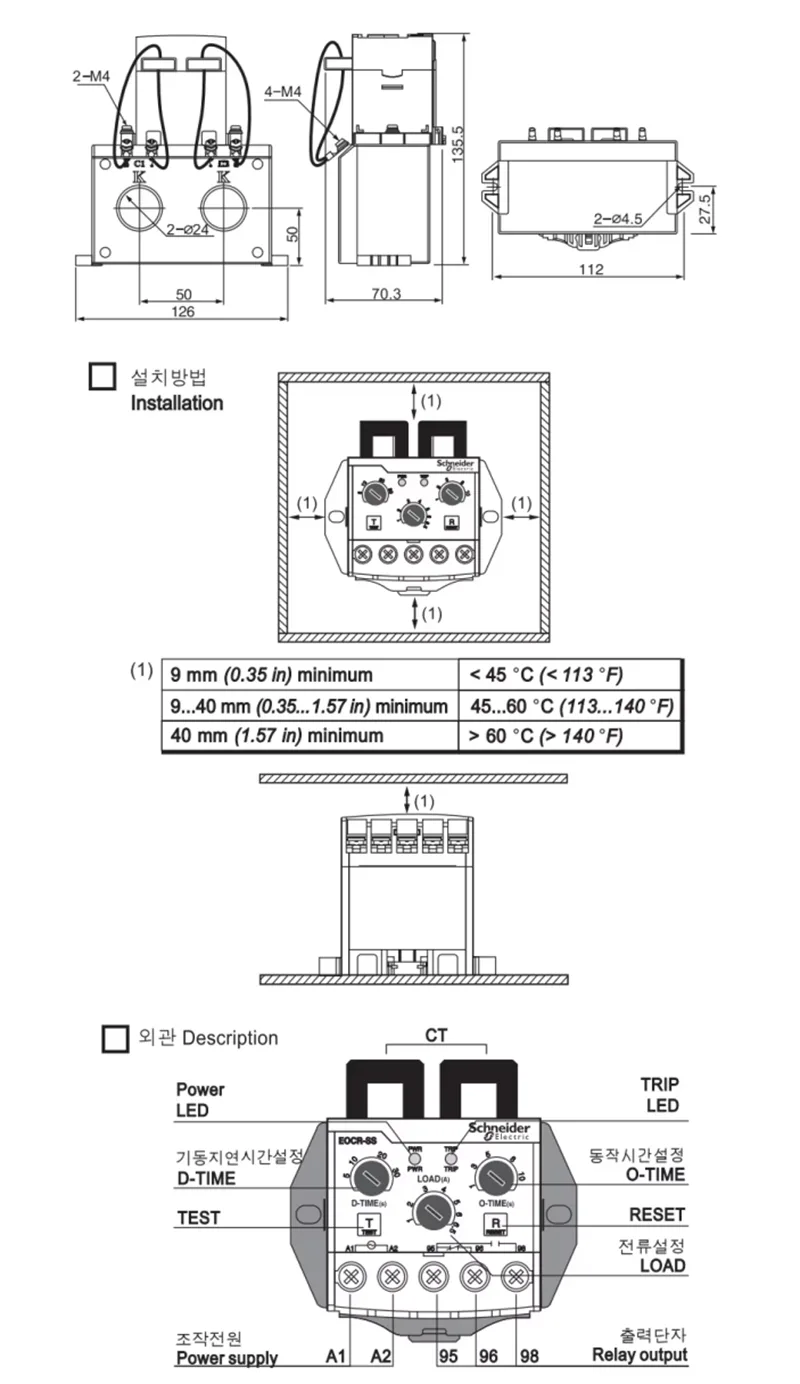

EOCR-SS maakt gebruik van een te openen, gesplitst stroomtransformatorontwerp. Installatietechnici hoeven de CT alleen maar op bestaande motorkabels te klemmen zonder de bedrading los te koppelen of het stroomcircuit aan te passen.

Dit ontwerp vermindert de installatieproblemen voor bestaande machines aanzienlijk, en is vooral geschikt voor upgrades van fabrieksapparatuur en retrofitprojecten voor schakelkasten.

2. Elektronische detectie verbetert de nauwkeurigheid van de beveiliging

Het elektronische stroomdetectiesysteem biedt een snellere en stabielere bescherming vergeleken met traditionele thermische overbelastingsrelais.

Het vermijdt temperatuurinvloeden en mechanische vermoeidheidsproblemen, waardoor consistente beschermingsprestaties behouden blijven tijdens langdurig gebruik.

3. Flexibele aanpassing past bij verschillende motoren

EOCR-SS biedt onafhankelijke aanpassing van de parameters voor opstartvertraging, bedrijfsstroom en uitschakelvertraging.

Gebruikers kunnen beveiligingsinstellingen configureren op basis van verschillende motorbelastingen, startomstandigheden en toepassingsomgevingen, waardoor de compatibiliteit met verschillende industriële machines wordt verbeterd.

4. Compact DIN-railontwerp bespaart kastruimte

De modulaire structuur maakt directe installatie in standaard elektrische schakelkasten mogelijk.

Vergeleken met het installeren van afzonderlijke stroomtransformatoren en beveiligingscomponenten biedt EOCR-SS een compactere oplossing en vereenvoudigt het het ontwerp van het besturingssysteem.

Productie en kwaliteitsborging

GOTOELE is een professionele fabrikant en exporteur, gespecialiseerd in elektrische laagspanningsproducten, waaronder schakelaars, relais, stroomonderbrekers, motorbeveiligingsapparatuur en industriële besturingscomponenten.

Met meer dan 14 jaar ervaring in de elektrische productie beschikt het bedrijf over een productiebasis in Liushi, Yueqing, Zhejiang, China. De fabriek beslaat meer dan 1600 vierkante meter en omvat professionele productieruimtes en kwaliteitscontrolefaciliteiten.

Tijdens de EOCR-SS-productie voert GOTOELE strikte inspecties uit met betrekking tot de nauwkeurigheid van de stroomdetectie, de relaisactiereactie, de betrouwbaarheid van de terminal en tests voor productveroudering.

Elke batch volgt de ISO9001-kwaliteitsmanagementprocedures en producten voldoen aan de CE-certificeringsvereisten om stabiele prestaties voor internationale industriële toepassingen te garanderen.

Verpakking en levering

EOCR-SS elektronisch motorbeveiligingsrelais is verpakt volgens internationale exportnormen om schade tijdens transport te voorkomen.

Voor bulkbestellingen biedt GOTOELE een efficiënte productieplanning met typische levertijden van 10-15 dagen. OEM-aanpassingsdiensten, waaronder het afdrukken van logo's, verpakkingsontwerp en aanpassing van parameters, zijn beschikbaar voor wereldwijde distributeurs en fabrikanten van industriële apparatuur.

Veelgestelde vragen

1. Wat is het verschil tussen EOCR-SS en een traditioneel thermisch overbelastingsrelais?

EOCR-SS maakt gebruik van elektronische stroombewakingstechnologie, waardoor een hogere beveiligingsnauwkeurigheid en snellere respons worden geboden in vergelijking met traditionele thermische overbelastingsrelais. Het ondersteunt ook een gesplitste CT-installatie zonder het doorknippen van kabels, waardoor het handiger wordt voor apparatuurupgrades.

2. Kan EOCR-SS op bestaande motorbesturingskasten worden geïnstalleerd?

Ja. De opklembare stroomtransformator maakt installatie direct op bestaande motorkabels mogelijk zonder de bedrading te verwijderen, waardoor deze geschikt is voor renovatie- en onderhoudsprojecten voor oude apparatuur.

3. Welke motoren zijn geschikt voor EOCR-SS?

EOCR-SS is voornamelijk ontworpen voor kleine driefasige AC-motoren, waaronder pompen, ventilatoren, compressoren, transportbanden en OEM-machines met huidige vereisten binnen het bereik van 0,5 ~ 5A.

4. Biedt GOTOELE OEM-aanpassingen?

Ja. GOTOELE ondersteunt OEM/ODM-diensten, waaronder op maat gemaakte labels, verpakkingen, specificaties en elektrische parametervereisten voor verschillende internationale markten.

GOTOELE combineert professionele elektrische productiemogelijkheden, praktische toepassingservaring en strikte kwaliteitscontrolesystemen om betrouwbare motorbeschermingsoplossingen te bieden voor wereldwijde industriële klanten. Het EOCR-SS elektronische motorbeveiligingsrelais vertegenwoordigt een kosteneffectieve upgrade van traditionele beveiligingsapparatuur en helpt industrieën de veiligheid van apparatuur te verbeteren, onderhoudskosten te verlagen en een stabielere productie te bereiken.
