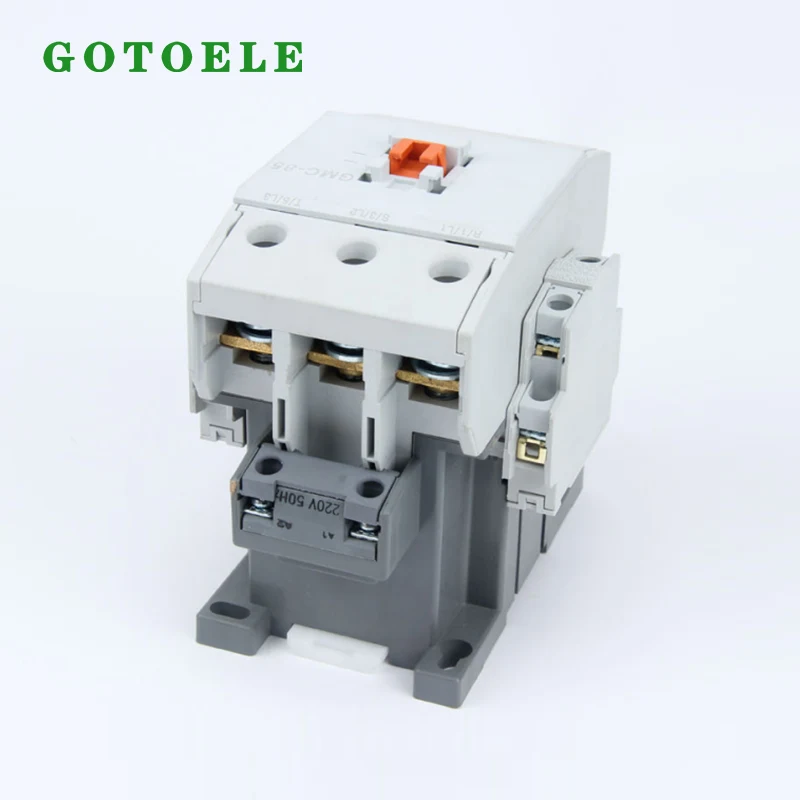

GMC-85 AC magneetschakelaar 3P 135A 45KW 2NO+2NC voor industriële motorbesturing

GMC-85 AC-magneetschakelaarvanGOTOELEis een driefasige laagspanningsschakelcomponent ontworpen voor motorbesturing, industriële machines, pompen, compressoren, HVAC-apparatuur en andere toepassingen die een betrouwbare schakeling van AC-belastingen vereisen. Met een 3-polige hoofdcontactstructuur, een thermische stroomsterkte van 135 A AC1, een motorbesturingsvermogen van 45 kW bij 380–440 V en 2NO+2NC hulpcontacten, biedt het een praktische configuratie voor industriële schakelkasten en elektrische apparatuur.

Voor elektrische distributeurs, paneelbouwers, machinefabrikanten en onderhoudsteams vereist het selecteren van een contactor meer dan alleen het controleren van de stroomsterkte. Motorvermogen, gebruikscategorie, bedrijfsspanning, spoelspanning, schakelfrequentie, hulpcontactvereisten, installatiemethode en overbelastingsbeveiliging moeten allemaal in overweging worden genomen vóór de aankoop.

Wat moeten kopers weten over de GMC-85-configuratie?

Driepolige hoofdcontactstructuur

Dankzij de driepolige configuratie kan de contactor een driefasig circuit besturen via een enkel schakelapparaat. Dit maakt hem geschikt voor veel voorkomende industriële motortoepassingen waarbij driefasige stroom tegelijkertijd moet worden geschakeld.

De hoofdcontacten zijn bedoeld voor het schakelen van de aangesloten belasting, terwijl de hulpcontacten kunnen worden opgenomen in besturings-, indicatie-, vergrendelings- en signaalcircuits.

135A AC1 thermische stroomsterkte

Het GMC-85-frame is gekoppeld aan een thermische stroomsterkte van 135A AC1. Kopers mogen de AC1-waarde echter niet interpreteren als de toegestane motorstroom onder alle bedrijfsomstandigheden. Motortoepassingen vereisen normaal gesproken een selectie op basis van de toepasselijke gebruikscategorie en de werkelijke motorkarakteristieken.

Voor motorbesturing moeten daarom vóór de definitieve selectie de nominale bedrijfsstroom en het nominale vermogen worden vergeleken met de beoogde voedingsspanning en toepassingsbelasting.

45 kW motorbesturingscapaciteit

Bij 380–440 V heeft de GMC-85-configuratie een vermogen van 45 kW onder AC3-motorbesturingsomstandigheden. Dit maakt het model geschikt voor een reeks driefasige motortoepassingen met gemiddeld vermogen, wanneer de elektrische kenmerken overeenkomen met de systeemvereisten.

Kernparameters

Hoe werkt een AC-magneetschakelaar?

Elektromagnetisch schakelprincipe

Een AC-magneetschakelaar gebruikt een elektromagnetische spoel om de beweging van het interne contactmechanisme te regelen. Wanneer het stuurcircuit de spoel bekrachtigt, beweegt elektromagnetische kracht het contactsamenstel en verandert de toestand van de hoofdcontacten.

Wanneer de spoel spanningsloos wordt gemaakt, keert het mechanisme terug naar zijn normale positie. Hierdoor kan een regelcircuit met laag vermogen een elektrische belasting met een hoger vermogen beheren zonder dat de operator of controller het motorcircuit rechtstreeks hoeft te schakelen.

Het scheiden van machts- en controlefuncties

Een van de belangrijkste praktische voordelen van een contactor is de scheiding tussen het hoofdstroomcircuit en het stuurcircuit. De hoofdcontacten verzorgen de aangesloten belasting, terwijl de spoel- en hulpcontacten samenwerken met het besturingssysteem.

Deze structuur wordt veel gebruikt in geautomatiseerde machines omdat de motor kan worden bestuurd via drukknoppen, PLC-uitgangen, sensoren, relais of andere besturingsapparaten.

Waarom de 2NO+2NC hulpcontacten belangrijk zijn

Normaal geopende contacten

De twee normaal open hulpcontacten kunnen worden gebruikt voor besturingslogica, feedback over de bedrijfsstatus, zelfhoudende circuits of aansluiting op externe indicatieapparatuur, afhankelijk van het systeemontwerp.

Dit geeft apparatuurfabrikanten extra flexibiliteit bij het integreren van de contactor in een grotere schakelkast.

Normaal gesloten contacten

De twee normaal gesloten hulpcontacten kunnen worden gebruikt in vergrendelings-, signalerings- en stuurcircuits. Ze kunnen helpen bij het coördineren van de contactor met andere schakelcomponenten of besturingsapparaten.

Ondersteuning van het ontwerp van regelcircuits

Het hebben van zowel normaal open als normaal gesloten hulpcontacten in dezelfde configuratie kan de behoefte aan extra hulpschakelcomponenten in sommige besturingsontwerpen verminderen.

De feitelijke contactopstelling en het elektrische gebruik moeten vóór installatie altijd worden gecontroleerd aan de hand van het schakelschema.

Typische industriële toepassingen

Industriële motorbesturing

De primaire toepassing van de GMC-85 is het schakelen en besturen van compatibele driefasige motoren. Het kan worden ingebouwd in motorstarters en bedieningspanelen waar de nominale elektrische omstandigheden overeenkomen met de toepassing.

Pompen en waterbehandelingsapparatuur

Pompen vereisen vaak een automatische start-stopregeling op basis van druk-, niveau-, flow- of processignalen. Een contactor kan dienen als schakelinterface tussen het stuurcircuit en de pompmotor.

Compressoren en HVAC-systemen

Industriële compressoren, ventilatiesystemen, airconditioningapparatuur en andere motoraangedreven systemen kunnen contactors gebruiken om motoren te besturen volgens de vereisten van het elektrische regelsysteem van de apparatuur.

Productiemachines

Productieapparatuur bevat vaak meerdere motoren, transportbanden, ventilatoren, pompen en andere elektrische belastingen. Magneetschakelaars kunnen in schakelkasten worden ingebouwd om gecentraliseerde schakeling en geautomatiseerde bediening mogelijk te maken.

Belangrijkste selectiefactoren vóór aankoop

Controleer het motorvermogen en de stroom

Motorvermogen alleen is niet voldoende voor de keuze van de schakelaar. Kopers moeten de nominale stroom, de voedingsspanning, de frequentie, de startkarakteristieken, de bedrijfsbelasting en de gebruikscategorie van de motor bevestigen.

De contactor moet worden geselecteerd op basis van de werkelijke elektrische belasting, in plaats van eenvoudigweg de productnaam af te stemmen op het nominale vermogen van de motor.

Bevestig de spoelspanning

De spanning van de contactorspoel moet overeenkomen met het stuurcircuit. Gemeenschappelijke stuurspanningen kunnen aanzienlijk variëren tussen verschillende machines en regio's.

Alvorens te bestellen moeten kopers de vereiste spoelspanning en -frequentie opgeven om compatibiliteitsproblemen tijdens de installatie te voorkomen.

Overweeg de schakelfrequentie

Toepassingen met veelvuldig starten en stoppen van de motor stellen hogere eisen aan de contactor dan toepassingen met relatief weinig schakeling.

Bij het selecteren van de contactor en het beoordelen van de geschiktheid ervan voor de beoogde toepassing moet daarom rekening worden gehouden met de verwachte bedrijfsfrequentie.

Coördineer de bescherming tegen overbelasting

Een contactor zorgt in de eerste plaats voor schakelcontrole en mag niet worden beschouwd als vervanging voor een speciale overbelastingsbeveiliging voor de motor. Voor motorstartertoepassingen moet een geschikt thermisch overbelastingsrelais of elektronisch motorbeveiligingsapparaat worden geselecteerd op basis van de motor- en systeemvereisten.

Installatieoverwegingen

Controleer de elektrische specificaties

Vóór de installatie moeten technici het contactormodel, de spoelspanning, de hoofdcircuitspanning, de nominale stroom, het motorvermogen, de hulpcontactconfiguratie en het bedradingsschema bevestigen.

Gebruik geschikte geleiders

Stroomgeleiders, terminalverbindingen en beveiligingsapparaten moeten worden geselecteerd op basis van de actuele huidige en toepasselijke elektrische installatienormen.

Losse verbindingen of verbindingen van onjuiste afmetingen kunnen de contactweerstand en de warmteontwikkeling vergroten, waardoor de betrouwbaarheid van de apparatuur mogelijk wordt aangetast.

Zorg voor passende bescherming

De contactor moet worden geïntegreerd met de juiste kortsluit- en overbelastingsbeveiliging. De beveiligingsconfiguratie moet worden ontworpen in overeenstemming met de motorkarakteristieken, de installatieomgeving en de toepasselijke lokale elektrische regelgeving.

Controleer de installatieomgeving

Temperatuur, vochtigheid, stof, trillingen, behuizingsontwerp en ventilatie kunnen de bedrijfsomstandigheden van elektrische laagspanningscomponenten beïnvloeden. De contactor moet worden geïnstalleerd in een omgeving binnen de gespecificeerde bedrijfslimieten.

Onderhoud en inspectie

Inspecteer de belangrijkste contacten

Bij apparatuur die regelmatig wordt gebruikt, moet onderhoudspersoneel periodiek de staat van de hoofdcontacten inspecteren. Overmatige putvorming, verbranding, verkleuring of abnormale slijtage kunnen duiden op elektrische spanning of ongeschikte bedrijfsomstandigheden.

Controleer hulpcontacten

Hulpcontacten moeten worden gecontroleerd als stuurcircuits intermitterende signalen, onverwacht schakelgedrag of feedbackfouten ervaren.

Inspecteer de terminalverbindingen

Elektrische aansluitingen moeten stevig vastzitten. Onderhoudspersoneel moet de door de fabrikant aanbevolen aanhaalvereisten en toepasselijke elektrische onderhoudsprocedures volgen.

Controleer abnormale ruis

Ongebruikelijk zoemen, trillingen of onstabiele werking van de contactor kunnen duiden op spoel-, mechanische, spannings- of installatiegerelateerde problemen. Abnormale omstandigheden moeten worden onderzocht voordat het gebruik wordt voortgezet.

Kwaliteitsoverwegingen voor B2B-kopers

Productieconsistentie

Voor distributeurs en OEM-klanten is consistentie tussen batches belangrijk omdat contactors vaak worden geïntegreerd in gestandaardiseerde bedieningspanelen en apparatuurontwerpen.

GOTOELE stelt dat haar productieproces kwaliteitscontrole omvat, van de inspectie van de grondstoffen tot de productie, het testen, de verpakking en de levering.

Testen vóór verzending

Elektrische producten moeten vóór verzending de juiste inspecties en tests ondergaan. Kopers die in bulk inkopen, moeten de inspectieprocedures en documentatievereisten van de leverancier bevestigen voordat ze een bestelling plaatsen.

Certificeringsvereisten

GOTOELE noemt CE en ISO9001 onder haar kwaliteits- en certificeringsreferenties. Klanten moeten het toepasselijke certificaat en de technische documentatie opvragen voor de exacte productconfiguratie die voor hun markt vereist is.

GOTOELE Productie- en leveringscapaciteit

Fabrikant van elektrische laagspanningsproducten

GOTOELE, beheerd door Yueqing Gongtong Electric Co., Ltd., is gespecialiseerd in elektrische laagspanningsproducten, waaronder wisselstroomschakelaars, thermische overbelastingsrelais, stroomonderbrekers met gegoten behuizing, starters, MCB's en besturingscomponenten.

Het bedrijf integreert R&D-, productontwerp-, productie-, test- en exportdiensten om distributeurs, fabrikanten van apparatuur en industriële klanten te ondersteunen.

Ondersteuning voor OEM- en aangepaste bestellingen

GOTOELE biedt OEM- en op maat gemaakte productondersteuning met betrekking tot technische parameters, productconfiguraties, verpakking en merkvereisten. Dit kan handig zijn voor elektriciteitsdistributeurs en fabrikanten van apparatuur die consistente specificaties voor meerdere projecten vereisen.

Mogelijkheid tot bulklevering

Voor internationale kopers is een stabiele productie- en leveringscapaciteit belangrijk wanneer contactors worden gebruikt als standaardcomponenten in meerdere apparatuurmodellen. GOTOELE rapporteert een jaarlijkse productiecapaciteit van ongeveer 8 miljoen stuks voor zijn assortiment elektrische laagspanningsproducten.

Controlelijst voor kopers

Veelgestelde vragen

Waar wordt de GMC-85 AC-magneetschakelaar voor gebruikt?

Het is ontworpen voor het schakelen en regelen van compatibele driefasige wisselstroombelastingen, met name industriële motoren en motoraangedreven apparatuur zoals pompen, compressoren, HVAC-systemen, transportbanden en productiemachines.

Wat betekent 135A voor deze contactor?

De 135A-waarde verwijst naar de thermische AC1-stroomwaarde die is gekoppeld aan het GMC-85-frame. Motortoepassingen moeten worden geselecteerd op basis van de toepasselijke gebruikscategorie, motorstroom, spanning en bedrijfsomstandigheden.

Kan de GMC-85 een motor van 45 kW besturen?

De GMC-85 heeft een vermogen van 45 kW bij 380–440V onder AC3-omstandigheden volgens de gespecificeerde configuratie. De daadwerkelijke motortoepassing moet nog steeds worden gecontroleerd aan de hand van de nominale stroom, de startomstandigheden, de schakelfrequentie en de toepasselijke normen.

Wat betekent 2NO+2NC?

Het geeft twee normaal open en twee normaal gesloten hulpcontacten aan. Deze contacten kunnen worden gebruikt voor besturingslogica, statusfeedback, vergrendeling en signaleringscircuits.

Is de contactor voorzien van een overbelastingsbeveiliging?

Een contactor zorgt voor schakelcontrole en moet normaal gesproken worden gecoördineerd met een geschikt overbelastingsbeveiligingsapparaat voor motortoepassingen. De vereiste beveiligingsconfiguratie is afhankelijk van de motor en het elektrische systeem.

Kan GOTOELE OEM-diensten leveren?

Ja. GOTOELE biedt OEM-ondersteuning en ondersteuning op maat voor distributeurs, fabrikanten van apparatuur en industriële klanten, inclusief productspecificaties, configuraties, verpakking en merkvereisten.

Laatste overwegingen

GMC-85 AC-magneetschakelaarbiedt een driefasige schakeloplossing voor industriële motorbesturing en andere compatibele laagspanningstoepassingen. De 3P-structuur, 135A AC1 thermische stroom, 45 kW AC3 vermogen bij 380–440V en 2NO+2NC hulpcontacten maken hem geschikt voor besturingssystemen die zowel hoofdcircuitschakeling als hulpbesturingsfuncties vereisen.

Voor elektrische distributeurs, paneelbouwers, fabrikanten van OEM-apparatuur en onderhoudsteams moet de juiste selectie gebaseerd zijn op motorstroom, spanning, gebruikscategorie, spoelspanning, schakelfrequentie, beveiligingsconfiguratie, installatieomstandigheden en vereiste certificering.

Met ervaring in de productie van laagspanningselektronica, OEM-ondersteuning, kwaliteitsmanagement en internationale leveringsmogelijkheden,GOTOELEkan klanten ondersteunen die op zoek zijn naar contactorconfiguraties voor industriële automatisering, motorbesturing, machines, HVAC, pompen en andere toepassingen voor elektrische apparatuur.
