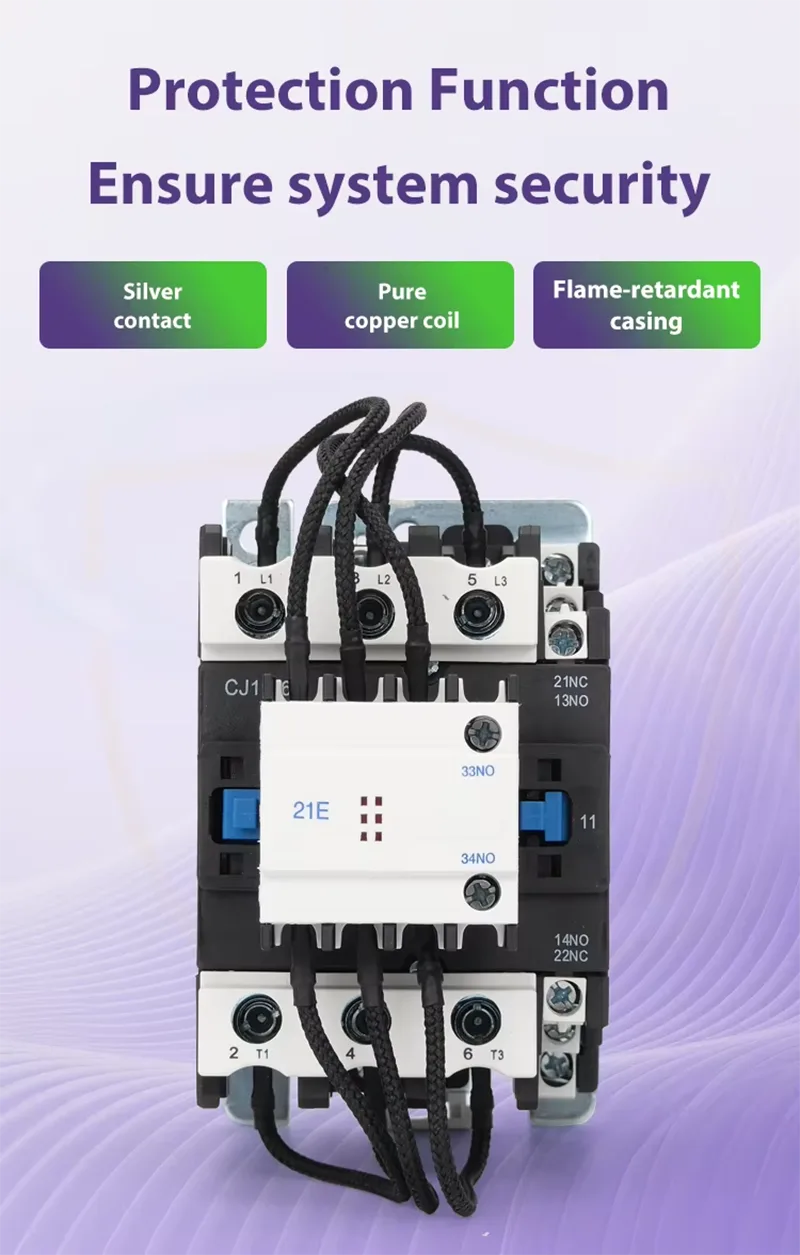

CJ19-65A 21E Condensator Schakelschakelaar

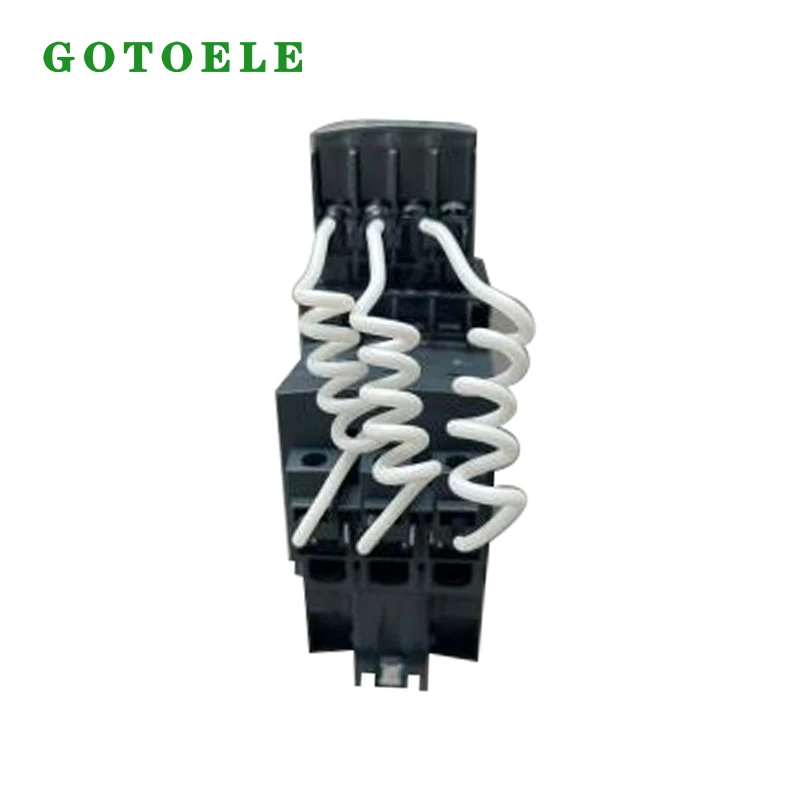

De GOTOELE CJ19-65A 21E condensatorschakelcontactor is ontwikkeld voor frequente schakeloperaties van laagspanningsvermogenscondensatoren. Vergeleken met conventionele elektromagnetische schakelaars heeft dit product een speciale structuur met vooraf aangesloten dempingsweerstanden, die hoge transiënte stromen kunnen onderdrukken tijdens het inschakelen van de condensator.

Wanneer condensatorbanken in het voedingssysteem worden geschakeld, kan er een grote inschakelstroom optreden als gevolg van een spanningsverschil tussen de condensator en het elektriciteitsnet. Zonder de juiste controle kan deze impactstroom de contacterosie versnellen, de levensduur van de condensator verkorten en de betrouwbaarheid van de compensatiekast verminderen.

De CJ19-65A/21E lost dit probleem op door het condensatorschakelproces te regelen via stroombegrenzende technologie, waardoor een soepelere verbinding en een langere levensduur van zowel de contactor- als de condensatorcomponenten wordt gegarandeerd.

Het wordt voornamelijk gebruikt in automatische powerfactorcorrectiesystemen (APFC), condensatorcompensatiekasten, distributiepanelen en industriële energiebeheerapparatuur.

Waarom kiezen voor een condensatorschakelaar in plaats van een standaard AC-schakelaar?

Een standaard AC-schakelaar is voornamelijk ontworpen voor motorbelastingen en ohmse belastingen, terwijl het schakelen van condensatoren speciale aandacht vereist omdat condensatorbanken tijdens het sluiten een hoge transiënte stroom genereren.

De CJ19-65A/21E biedt verschillende voordelen vergeleken met gewone contactors:

De ingebouwde stroombegrenzende structuur vermindert de impact van het schakelen, waardoor de risico's op contactlassen veroorzaakt door de laadstroom van de condensator worden geminimaliseerd.

Het geoptimaliseerde contactontwerp verbetert de schakelbetrouwbaarheid bij frequente compensatiecycli.

Het product is beter afgestemd op automatische reactieve vermogensregelaars, waardoor condensatorbanken kunnen worden in- en uitgeschakeld volgens de real-time vermogensfactorvereisten.

Voor fabrieken met grote aantallen motoren, compressoren, pompen en andere inductieve belastingen helpt deze speciale condensatorschakeloplossing een stabiele stroomkwaliteit te behouden en de efficiëntie van het elektrische systeem te verbeteren.

Typische toepassingsgebieden

Industriële stroomdistributiesystemen

De CJ19-65A/21E wordt op grote schaal geïnstalleerd in laagspannings-compensatiekasten voor reactief vermogen in fabrieken.

Typische toepassingen zijn onder meer:

1. Fabrieken voor auto-onderdelen met meerdere productiemotoren.
2. Kunststofspuitgietinstallaties met continue mechanische belasting.
3. Metaalbewerkingswerkplaatsen met lasmachines en bewerkingsapparatuur.
4. Textiel- en verpakkingsfabrieken die grote aantallen inductiemotoren exploiteren.

In deze omgevingen werkt de condensatorschakelaar samen met condensatorbanken en powerfactorcontrollers om automatisch het reactieve vermogen te compenseren dat wordt gegenereerd door inductieve belastingen.

Commerciële en infrastructuur elektrische systemen

Het product is ook geschikt voor:

1. Distributieruimten voor winkelcentra.
2. Elektrische systemen in kantoorgebouwen.
3. Hulpstroomsystemen voor datacenters.
4. Pompstations en waterzuiveringsinstallaties.

Door de arbeidsfactor te verbeteren, kunnen gebruikers onnodige reactieve stroom die door kabels en transformatoren stroomt, verminderen.

Echte applicatie-ervaring

Thailand Automotive Parts Factory Reactive Power Compensation Project

Projecttijd: 2025

Klanttype: Fabrikant van auto-onderdelen

Geïnstalleerd aantal: 36 eenheden CJ19-65A 21E condensatorschakelaars

Applicatieomgeving:

Driefasig laagspanningsdistributiesysteem van 380 V

800kVA distributietransformator

Bedrijfsuren fabriek: 20 uur/dag

Belangrijkste belastingen: CNC-machines, compressoren, koelsystemen en productiemotoren

Vóór de installatie ondervond de fabriek een onstabiele arbeidsfactor, veroorzaakt door grote inductieve belastingen. De bestaande compensatiekast vereiste frequente condensatorschakelingen en had last van contactslijtageproblemen.

Na het vervangen van conventionele schakelcomponenten door GOTOELE CJ19-65A/21E condensatorschakelaars, bereikte het compensatiesysteem een ​​stabielere condensatorschakelwerking. De arbeidsfactor werd verbeterd van circa 0,72 naar 0,95, terwijl de onderhoudsfrequentie van de compensatiekast aanzienlijk werd verlaagd.

Het project demonstreerde de betrouwbaarheid van GOTOELE-condensatorschakeloplossingen in continue industriële energiebeheertoepassingen.

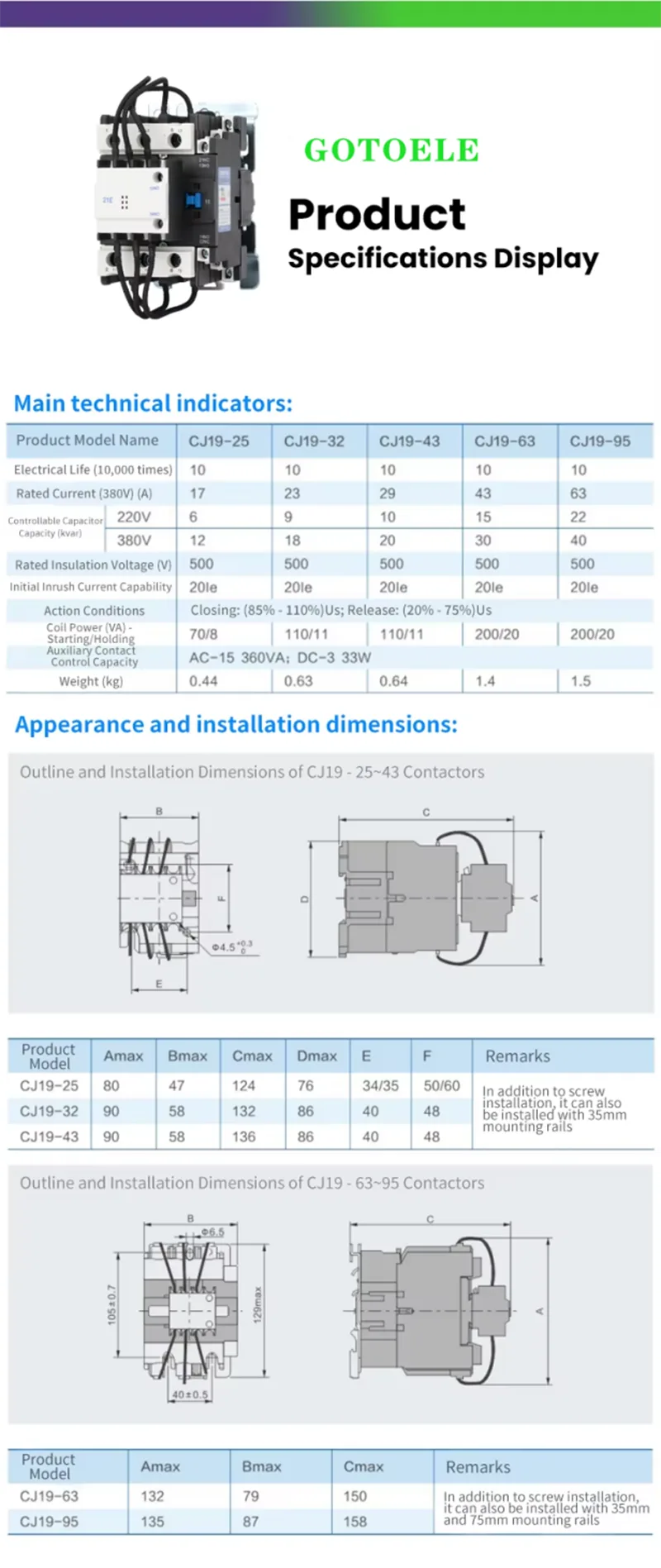

Kernparameters

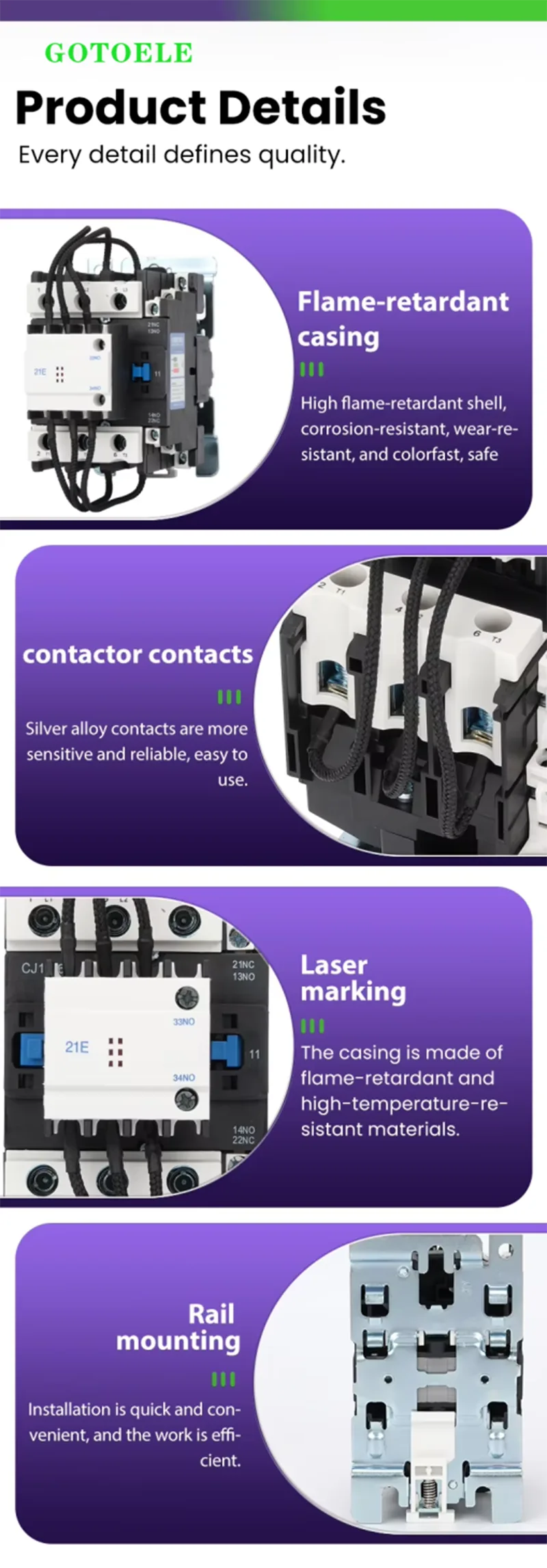

Productvoordelen

1. Specifiek ontworpen voor condensatorschakeling

In tegenstelling tot gewone AC-schakelaars is de CJ19-65A/21E geoptimaliseerd voor schakeltoepassingen met condensatorbanken. De geïntegreerde dempingsweerstandsstructuur vermindert de hoogfrequente slagstroom tijdens het aansluiten van de condensator, waardoor de systeemstabiliteit wordt verbeterd.

2. Beschermt condensatoren en verlengt de levensduur van het compensatiesysteem

Regelmatig schakelen tussen condensatoren kan leiden tot doorbranden van de contacten en veroudering van de condensatoren. Dit product vermindert schakelstress en helpt de levensduur van componenten van de compensatiekast te verlengen.

3. Stabiele prestaties onder frequente schakelomstandigheden

Automatische vermogensfactorcorrectiesystemen vereisen herhaalde schakelhandelingen op basis van belastingsveranderingen. De CJ19-65A/21E biedt een betrouwbare werking voor industriële compensatiesystemen die frequente schakelcycli vereisen.

4. Eenvoudige integratie in bestaande compensatiekasten

De compacte structuur maakt een gemakkelijke installatie in standaard laagspanningskasten mogelijk. Het kan zonder ingewikkelde aanpassingen worden geïntegreerd met condensatorcontrollers, thermische beveiligingsapparaten en compensatiemodules.

Productie en kwaliteitscontrole

GOTOELE produceert CJ19-65A 21E condensatorschakelaars in Zhejiang, China, met professionele productieprocessen die de assemblage van componenten, het testen van elektrische prestaties en de inspectie van eindproducten omvatten.

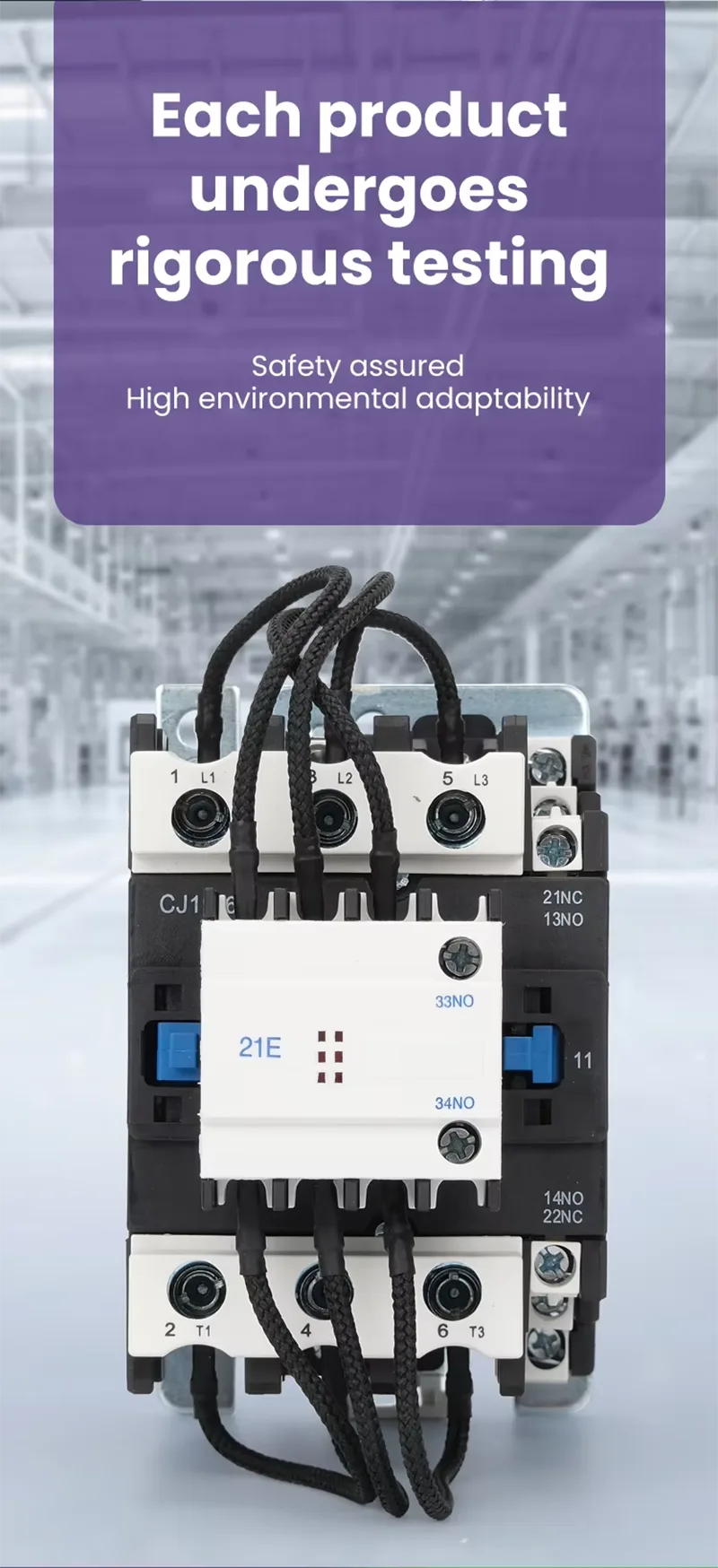

Elk product ondergaat vóór verzending een strenge inspectie, waaronder:

1. Testen van contactweerstand.

2. Verificatie van de spoelspanning.

3. Testen van schakelprestaties.

4. Inspectie van de mechanische werking.

Door middel van gestandaardiseerde productieprocedures en ISO9001-kwaliteitsbeheer garandeert GOTOELE consistente prestaties voor wereldwijde industriële klanten.

Verpakking en levering

CJ19-65A 21E condensatorschakelaars zijn verpakt in exportstandaarddozen die zijn ontworpen voor internationaal transport.

De standaard levertijd voor bulkbestellingen bedraagt ​​ongeveer 10-15 dagen.

GOTOELE biedt ook OEM-aanpassingsdiensten, waaronder:

1. Aangepaste logo-afdrukken.
2. Aanpassing van productlabels.
3. Verpakkingsontwerp.
4. Technische parameteraanpassing volgens klantvereisten.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de CJ19-condensatorschakelaar en de normale AC-schakelaar?

De CJ19 condensatorschakelschakelaar is speciaal ontworpen voor condensatorbanken en bevat stroombegrenzende technologie om de inschakelstroom te verminderen. Normale AC-schakelaars zijn voornamelijk ontworpen voor motoren en algemene belastingen.

Vraag 2: Waar wordt CJ19-65A/21E vaak gebruikt?

Het wordt voornamelijk gebruikt in laagspannings-compensatiekasten voor reactief vermogen, APFC-systemen, industriële distributiepanelen en besturingsapparatuur voor condensatorbanken.

Q3: Kan GOTOELE OEM-aanpassingen bieden?

Ja. GOTOELE ondersteunt OEM-diensten, waaronder branding, verpakkingsaanpassing en technische parameteraanpassingen volgens de eisen van de klant.

GOTOELE biedt betrouwbare condensatorschakeloplossingen voor wereldwijde industriële energiesystemen door middel van professionele productiecapaciteit, strikte kwaliteitscontrole en praktische toepassingservaring. De CJ19-65A/21E helpt klanten bij het veiliger schakelen van condensatoren, een verbeterde arbeidsfactor en een efficiënter beheer van elektrische energie.
