10 kV 3-aderige krimpkabelafsluitset voor buiten

Tijdens de installatie van middenspanningskabels is het kabelaansluitgebied een van de meest kritische punten, omdat de originele kabelisolatie- en afschermingslagen na verwerking bloot komen te liggen. Zonder de juiste bescherming kunnen het binnendringen van vocht, een ongelijkmatige verdeling van het elektrische veld en veroudering van de isolatie de veiligheid van het elektriciteitssysteem op de lange termijn aantasten.

Deze 10 kV-kabelafsluitset voor buiten is ontwikkeld en vervaardigd door GOTOELE, een professionele leverancier van elektrische apparatuur in China. Het integreert krimpkousisolatiematerialen, spanningscontrolecomponenten en afdichtingsaccessoires om een ​​stabiele werking in stroomdistributieomgevingen buitenshuis te garanderen. Het wordt veel gebruikt in gemeentelijke elektriciteitsnetten, industriële faciliteiten, infrastructuurprojecten en commerciële elektrische systemen.

Technisch ontwerp en functionele structuur

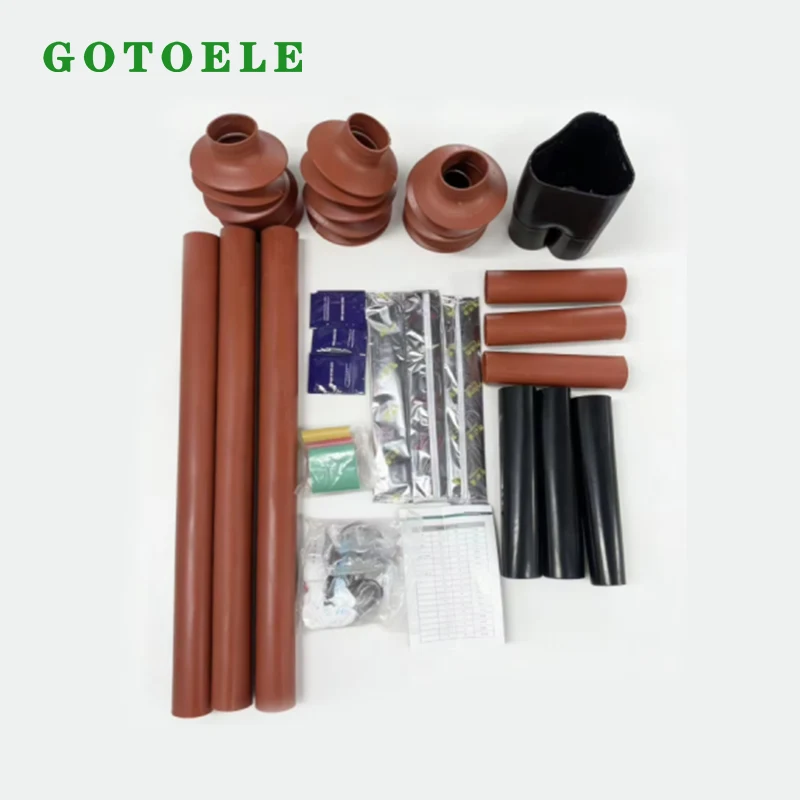

1. Warmtekrimpisolatiebescherming

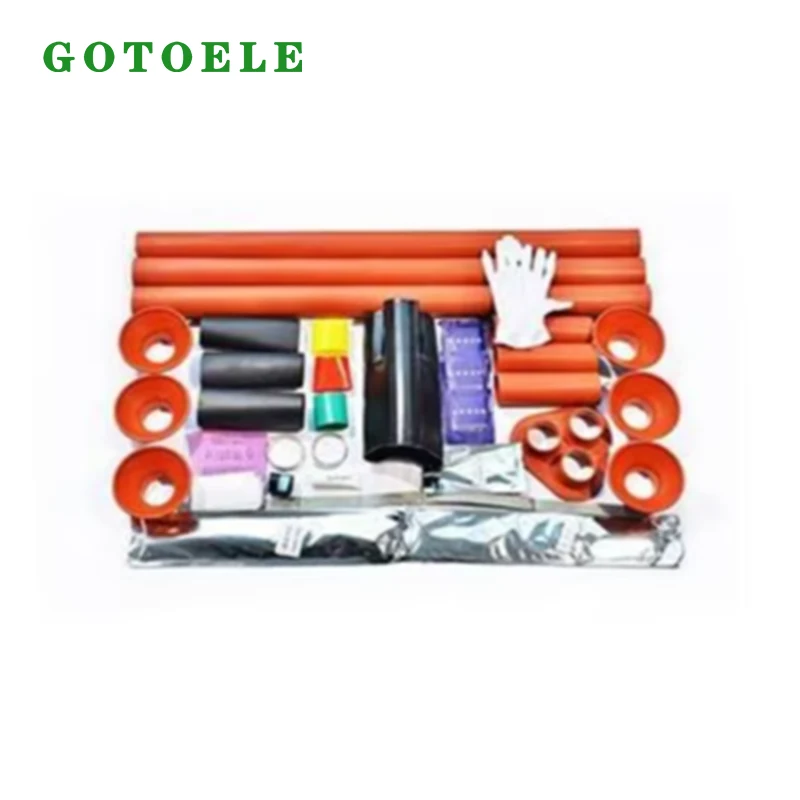

De drie lange roodbruine krimpkousen zijn ontworpen om de gestripte hoofdisolatiesecties van de drie kabelkernen te bedekken. Na verwarming krimpen de buizen strak rond het kabeloppervlak, waardoor een sterke isolatielaag ontstaat met uitstekende elektrische prestaties en mechanische bescherming.

Deze structuur helpt het isolatieniveau tussen de geleiders te behouden en biedt betrouwbare bescherming tegen blootstelling aan de omgeving tijdens langdurig gebruik.

2. Isolatieschuren tegen vervuiling buiten

De geïntegreerde roodbruine isolatieloodsen zijn speciaal ontworpen voor buitentoepassingen. Ze vergroten de kruipafstand van het kabelaansluitoppervlak en verbeteren de weerstand tegen regen, vocht, stof en industriële vervuiling.

Vergeleken met binnenkabelafsluitingen vereisen buitenafsluitconstructies extra bescherming omdat ze direct worden blootgesteld aan weersomstandigheden. De anti-vervuilingsloodsen helpen het risico op oppervlakteflashover, veroorzaakt door vocht en verontreiniging, te verminderen.

3. Elektrisch stressbeheersingssysteem

Wanneer een hoogspanningskabel wordt doorgeknipt en afgesloten, verandert de elektrische veldverdeling rond het kabeluiteinde aanzienlijk. Geconcentreerde elektrische spanning kan een gedeeltelijke ontlading of isolatiefout veroorzaken als deze niet goed wordt gecontroleerd.

De 10 kV 3-kern krimpkabelafsluitset voor buitengebruik maakt gebruik van spanningscontrolematerialen en afschermingscomponenten om de verdeling van het elektrische veld te optimaliseren, de spanningsconcentratie op het kabeldoorsnijdingspunt te verminderen en de betrouwbaarheid van het volledige kabelafsluitsysteem te verbeteren.

4. Afdichtingsstructuur met drie kernen

De zwarte drieweg-aftakhandschoen wordt geïnstalleerd op het kabelaftakkingsgedeelte. Het biedt afdichtingsbescherming voor het overgangsgebied tussen de kabelbuitenmantel en de afzonderlijke kabeladers.

Door het vertakkingspunt strak af te dekken, wordt voorkomen dat regenwater, vocht en stof de kabelstructuur binnendringen, waardoor de algehele waterdichte prestaties van de aansluiting worden verbeterd.

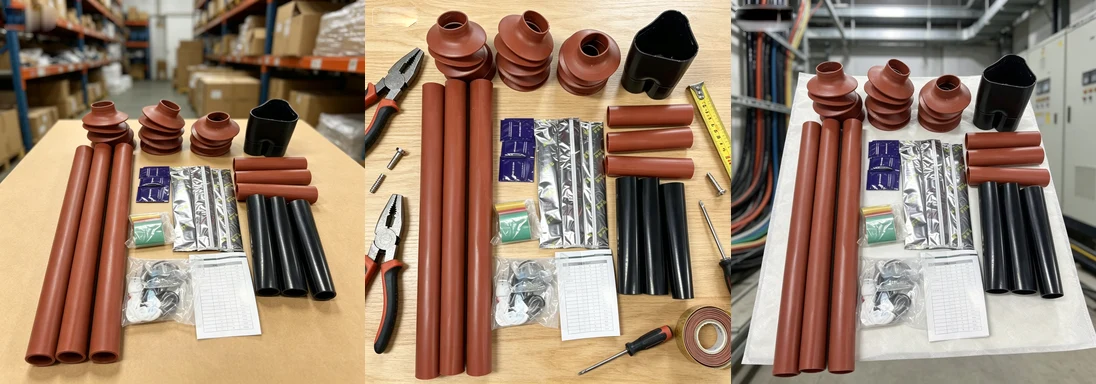

5. Volledige installatieaccessoires

De kit bevat alle benodigde hulpmaterialen die nodig zijn voor de professionele installatie van kabelafsluitingen, waaronder:

· Afschermingstape van aluminiumfolie voor elektrische veldverdeling en afschermingsaansluiting

· Afdichtingsmastiek voor het opvullen van gaten en het voorkomen van vochtindringing

· Fase-identificatiehulzen voor eenvoudige identificatie van A/B/C-fasen

· Smeermiddelpakketten voor hulp bij de installatie

· Beschermende handschoenen en installatie-instructies voor gemak bij de bouw

Het complete accessoirepakket helpt de installatie-efficiëntie te verbeteren en een consistente afwerkingskwaliteit te behouden.

Praktische toepassingservaring

Gebaseerd op praktische ervaring in middenspanningsprojecten voor stroomdistributie, wordt de 10 kV 3-kern krimpkabelafsluitset voor buiten op grote schaal geselecteerd voor kabelaansluitpunten buiten die langdurige isolatiestabiliteit en milieubescherming vereisen.

Typische toepassingen zijn onder meer:

1. Gemeentelijke elektriciteitsnetprojectenGebruikt voor buitenaansluitpunten van ondergrondse 10kV-kabelsystemen, waaronder:

· Stroomverdeelruimten voor woongemeenschappen

· Ring-hoofdeenheden

· Kabelaftakdozen

· Box-type transformatoren

· Projecten voor ondergrondse kabelconversie

2. Industriële en mijnbouwenergiesystemen Geschikt voor fabrieken en industriële faciliteiten met continue stroomvereisten, waaronder:

· Productiefabrieken

· Machinewerkplaatsen

· Mijnbouwfaciliteiten

· Metallurgische fabrieken

· Chemische fabrieken

De afsluitkit zorgt voor een betrouwbare werking van hoogspanningskabelverbindingen buitenshuis onder veeleisende industriële omgevingen.

3. Infrastructuur en openbare voorzieningenToegepast in stroomdistributiesystemen buitenshuis voor:

· Treinstations

· Luchthavens

· Poorten

· Grote commerciële complexen

· Openbare infrastructuurprojecten

4. Commerciële en gebouwstroomdistributieGebruikt voor hoogspanningskabelterminals buitenshuis die ondersteunen:

· Hoge woongebouwen

· Commerciële centra

· Grootschalige vastgoedontwikkelingen

· Elektrische distributiefaciliteiten

Toepasselijke kabeltypen en installatieomgeving

De 10 kV 3-aderige krimpkabelafsluitset voor buiten is ontworpen voor 10 kV drieaderige XLPE-geïsoleerde stroomkabels, inclusief veelgebruikte kabelmodellen zoals:

· JJV

· YJV22

Het product is speciaal ontworpen voor buitenomgevingen met directe blootstelling aan weersomstandigheden.

Omdat het is uitgerust met anti-vervuilingsloodsen buiten, moet het worden gebruikt voor kabelafsluitingstoepassingen in de open lucht. Kabelafsluitsystemen voor binnenshuis zonder vereisten voor blootstelling aan weersinvloeden moeten overeenkomstige oplossingen voor binnenafsluiting gebruiken.

Mondiale toepassingscasus

Industrieel stroomdistributieproject in Zuidoost-Azië

De 10 kV 3-kern krimpkabelafsluitset voor buiten werd toegepast in een stroomdistributieproject van een fabriek in Zuidoost-Azië voor 10 kV-kabelaansluitingen buiten tussen schakelapparatuur en transformatorapparatuur.

Vanwege de plaatselijke hoge temperaturen, hevige regenval en vochtige omgeving vereiste het project een betrouwbare waterdichte afdichting en langdurige isolatiebescherming. De krimpkous-afsluitset zorgde voor stabiele prestaties door de combinatie van stressbeheersingstechnologie, buitenisolatieschuren en afdichtingsmaterialen.

Na installatie functioneerde het kabelafsluitsysteem betrouwbaar onder continue industriële stroomvoorzieningsomstandigheden, waardoor de onderhoudsvereisten werden verminderd en de veiligheid van de stroomdistributie werd verbeterd.

Projectdetails:

· Toepassing: 10 kV industrieel stroomverdeelsysteem

· Kabeltype: Drie-aderige XLPE-geïsoleerde voedingskabel

· Installatie: Buitenschakelapparatuur en transformatorkabelterminals

· Belangrijkste vereisten: waterdichte afdichting, betrouwbaarheid van de isolatie en weerbestendigheid

Technische parameters

Productie en kwaliteitsborging

GOTOELE past gestandaardiseerde productieprocessen toe om een ​​stabiele kwaliteit en betrouwbare prestaties van elke 10 kV 3-aderige krimpkabelafsluitset voor buiten te garanderen.

Het productieproces omvat:

· Inkomende materiaalinspectie

· Kwaliteitscontrole van componenten

· Controle van het assemblageproces

· Inspectie van het uiterlijk van het eindproduct

· Kwaliteitscontrole van de verpakking

Elke batch wordt vóór verzending gecontroleerd volgens interne kwaliteitsprocedures om ervoor te zorgen dat kabelafsluitingscomponenten voldoen aan de toepassingsvereisten voor internationale energieprojecten.

Met professionele productie-ervaring en strikt kwaliteitsmanagement biedt GOTOELE betrouwbare kabelaccessoire-oplossingen voor wereldwijde elektrische klanten.

Waarom kiezen voor een GOTOELE 10kV krimpkabelafsluitset voor buiten

1. Ontworpen voor buitentoepassingen met middenspanning

Het product is speciaal ontwikkeld voor 10 kV drieaderige kabelafsluitsystemen en biedt een complete oplossing voor toepassingen voor stroomdistributie buitenshuis.

2. Betrouwbare weersbestendigheid

De combinatie van krimpkousisolatiebuizen, buitenschuren en afdichtingsmaterialen biedt effectieve bescherming tegen regen, vocht, stof en omgevingsvervuiling.

3. Complete set voor eenvoudige installatie

Alle benodigde accessoires zijn in één pakket inbegrepen, waardoor de voorbereidingstijd wordt verkort en de installatie-efficiëntie op projectlocaties wordt verbeterd.

4. OEM en aangepaste leveringsmogelijkheden

GOTOELE ondersteunt OEM-diensten, waaronder op maat gemaakte labels, verpakkingen en productvereisten om aan verschillende markt- en projectbehoeften te voldoen.

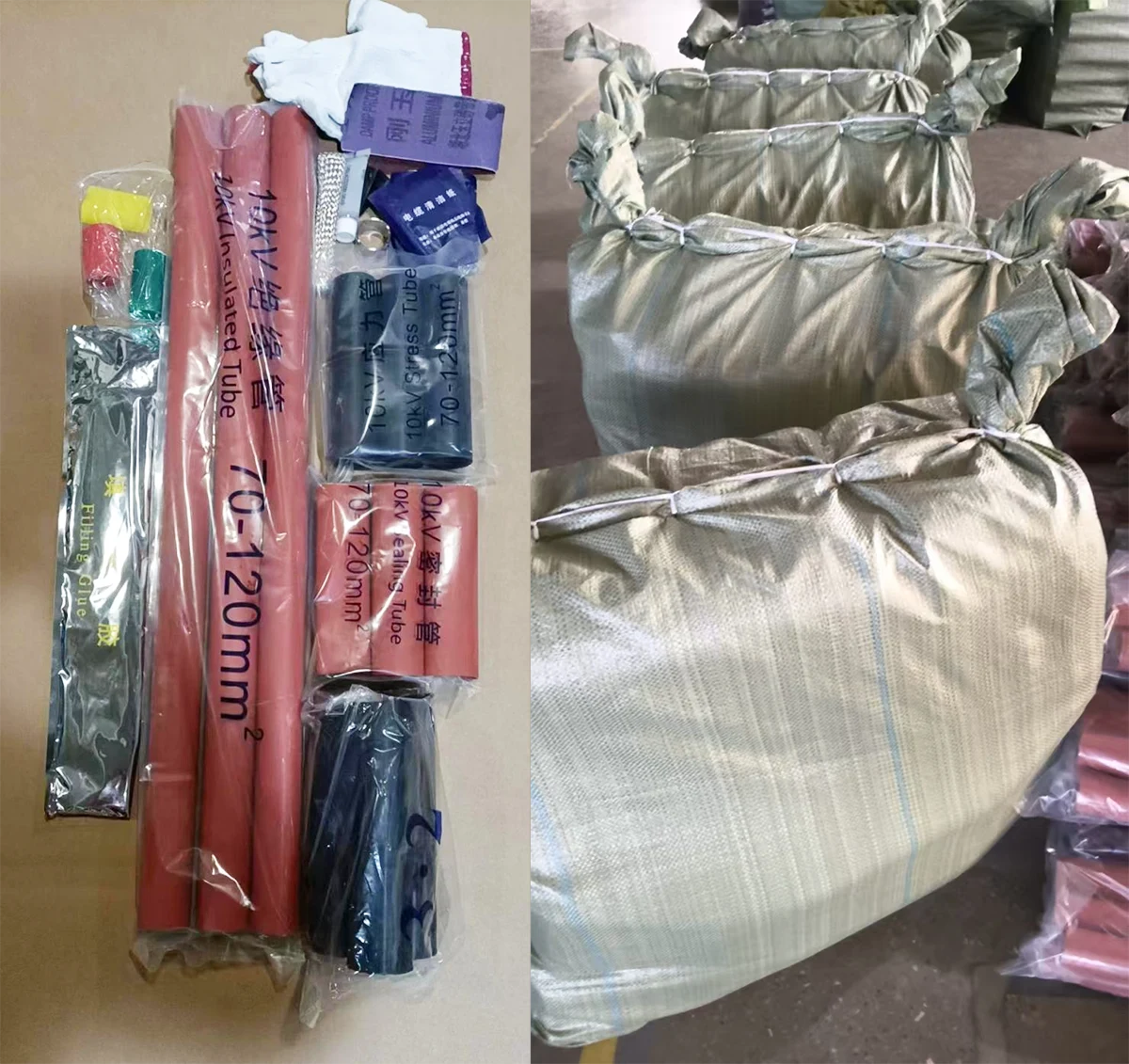

Verpakking en levering

Elke 10 kV 3-aderige krimpkabelafsluitset voor buiten is verpakt met beschermend materiaal om schade tijdens transport te voorkomen.

Voor internationale zendingen zijn standaard exportverpakkingen beschikbaar. Aangepaste verpakkingen, etikettering en OEM-vereisten kunnen ook worden geleverd volgens klantspecificaties.

Veelgestelde vragen

Vraag 1: Voor welk type kabels kan deze 10 kV krimpkousafsluitset voor buiten worden gebruikt?

Dit product is ontworpen voor 10 kV driekernige XLPE-geïsoleerde stroomkabels, inclusief gangbare kabeltypen zoals YJV en YJV22.

Vraag 2: Kan deze kabelafsluitset permanent buitenshuis worden gebruikt?

Ja. Het product omvat anti-vervuilingsisolatieschuren voor buiten en waterdichte afdichtingsstructuren, waardoor het geschikt is voor langdurige kabelafsluitingstoepassingen buiten.

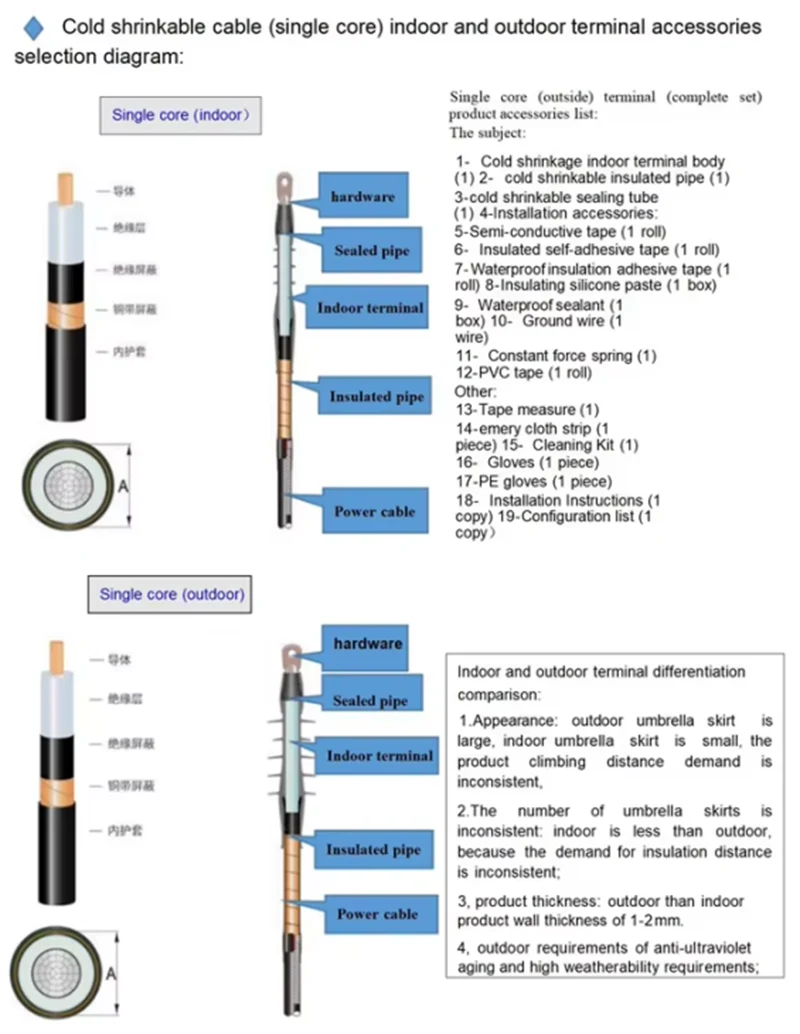

Vraag 3: Wat is het verschil tussen kabelafsluitsets voor binnen en buiten?

Buitenafwerkingssets bevatten extra weerbestendige componenten, zoals isolatieschuren ter bescherming tegen regen, stof en vervuiling. Voor binnenafwerkingssets zijn deze constructies doorgaans niet nodig.

Vraag 4: Wat zijn de belangrijkste functies van dit product?

De belangrijkste functies zijn onder meer:

· Herstellen van kabelisolatie na beëindiging

· Beheersing van elektrische veldstress

· Voorkomen van het binnendringen van vocht

· Verbetering van de betrouwbaarheid van de kabelwerking op lange termijn

Q5: Biedt GOTOELE OEM-aanpassingen?

Ja. GOTOELE biedt OEM-diensten, waaronder op maat gemaakte verpakkingen, etikettering en aanpassing van technische vereisten voor internationale klanten.
